Come si è evoluta e sviluppata la Rete Sismica Nazionale (RSN) dai pochi punti di osservazione sparsi sul territorio nazionale fino alle centinaia di stazioni multiparametriche dei nostri giorni?
ingvterremoti.wordpress.com

In occasione del Ventennale dell’Istituto Nazionale di Geofisica e Vulcanologia, INGVterremoti ha realizzato una nuova story map che racconta lo sviluppo negli anni di una delle infrastrutture più importanti dell’Istituto che ha permesso, e permette, di monitorare la sismicità in Italia e nel Mondo e di assicurare il servizio di sorveglianza sismica del nostro territorio per il Dipartimento della Protezione Civile.

La story map propone una ricostruzione storica dello sviluppo della rete di monitoraggio dell’INGV (prima ING) che, all’inizio degli anni ’80, a seguito del terremoto in Irpinia del 23 novembre 1980, venne centralizzata per fornire un servizio di monitoraggio e sorveglianza a livello nazionale in tempo reale o quasi. Nacque così il primo prototipo di Rete Sismica Nazionale Centralizzata (RSNC), che contava una trentina di stazioni ubicate sul territorio italiano, per lo più presso gli osservatori pubblici e/o privati esistenti.

Attraverso l’ausilio di alcune mappe interattive, testi, foto, video, immagini storiche e recenti vengono raccontati i principali aspetti relativi allo sviluppo tecnologico e strumentale delle stazioni di monitoraggio (sensori, ricevitori, trasmissione dati, alimentazione), all’incremento del numero di stazioni e infine alla conseguente evoluzione del servizio di sorveglianza (localizzazioni eventi, turnazione H24, comunicazione verso DPC e il pubblico).

Immagini dei primi del Novecento di alcuni Osservatori sismologici operativi in Italia: sede storica dell’Osservatorio Vesuviano (in alto a sx), Osservatorio del Collegio dell’Opera Pia “Alberoni” di Piacenza (in alto a dx), Osservatorio Meteorico e Geodinamico del Comizio Agrario di Reggio Calabria (in basso a dx), Regio Osservatorio Geofisico di Pavia (in basso a sx).

Le aree tematiche sviluppate nella story map per raccontare negli anni la RSN sono:

• Il monitoraggio sismico prima del 1980

• La Rete Sismica Nazionale negli anni ‘80, la centralizzazione

• La nascita della Rete MEDNET e della tecnologia digitale

• Lo sviluppo della Rete negli anni 2000 e il Progetto CESIS

• La stazione di monitoraggio multiparametrica

• La Rete Sismica Nazionale Integrata

• Il servizio di sorveglianza sismica del territorio nazionale

La story map evidenzia alcuni aspetti fondamentali nell’evoluzione del monitoraggio in Italia: per esempio come nei primi anni 2000, con lo sviluppo di stazioni e reti digitali con trasmissione dei dati satellitare, si assiste ad una crescita esponenziale del numero di stazioni della Rete Sismica Nazionale, che passa nel giro di tre-quattro anni, da un centinaio di stazioni analogiche, a quasi 300 stazioni digitali multiparametriche affiancando ai sensori tradizionali come velocimetri e accelerometri, anche GPS geodetici e strumenti per la misura del Radon, installati nel medesimo sito di stazione.

Stazione di monitoraggio permanente satellitare di JOPP-Joppolo (VV) della Rete Sismica Nazionale.

Oggi la Rete Sismica Nazionale Integrata, grazie anche al contributo dei dati provenienti da stazioni estere, installate in regioni confinanti, conta ormai quasi 500 stazioni in tempo reale.

Mappa della Rete Sismica Nazionale Integrata (agg. settembre 2019).

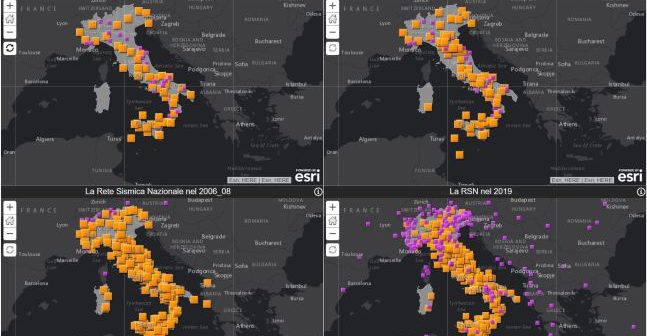

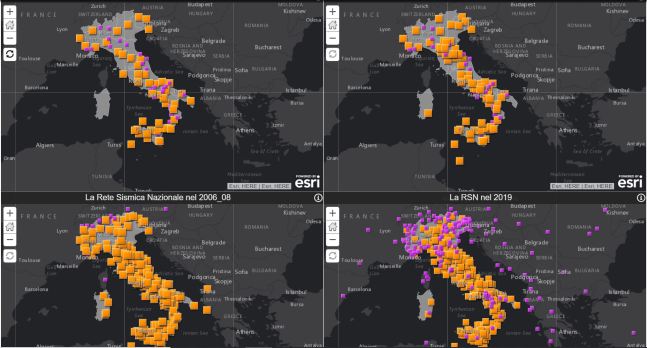

Dagli anni ’80 l’incremento del numero di stazioni della RSN è molto evidente: si è passati dalle circa 80 stazioni nel 1986 ad oltre 500 in questi ultimi anni. Un confronto tra gli intervalli temporali più significativi per lo sviluppo della RSN può essere visualizzato attraverso le 4 mappe interattive sincronizzate riportate qui di seguito. In ciascuna mappa sono rappresentate in arancio le stazioni dell’INGV (prima ING) e in magenta le stazioni collegate alla RSN gestite da altri Enti, Università, Osservatori, ecc.

Lo sviluppo della Rete Sismica Nazionale dell’INGV dagli anni ’80 ad oggi in 4 mappe interattive  sincronizzate (1986-1996-2008-2019).

Il modello utilizzato per la realizzazione della story map è lo “Story Map Cascade℠” (https://storymaps.arcgis.com/en/app-list/cascade/) che consente di combinare testo narrativo con mappe, immagini e contenuti multimediali in un’esperienza di scorrimento a schermo intero molto coinvolgente.  In una story map di tipo “Cascade” le sezioni contenenti testo e media in linea possono essere intervallate da sezioni “immersive” che riempiono lo schermo con mappe, immagini e video, ideale per creare storie avvincenti e approfondite, facilmente consultabili dagli utenti.

La story map è stata realizzata da M. Pignone, A. Nardi, A. Delladio, P. Battelli e R. Moschillo. Hanno contribuito alla raccolta delle immagini e dei testi: R. Di Maro, E. Lencioni, S. Mazza, S. Rao e A. Amato.

La story map è stata inserita nella galleria StoryMaps & Terremoti ed è disponibile al seguente LINK.

A cura di Maurizio Pignone e Anna Nardi (INGV – Osservatorio Nazionale Terremoti)
