I meccanismi focali e i tipi di faglie
I meccanismi focali permettono di capire che tipo di movimento è avvenuto in un determinato terremoto, quindi come si è mossa l’area in risposta alla deformazione tettonica
ingvterremoti.wordpress.com

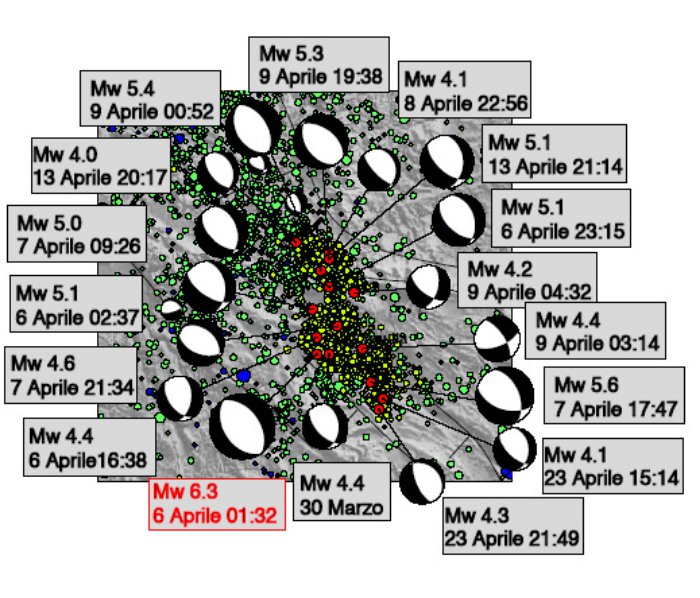

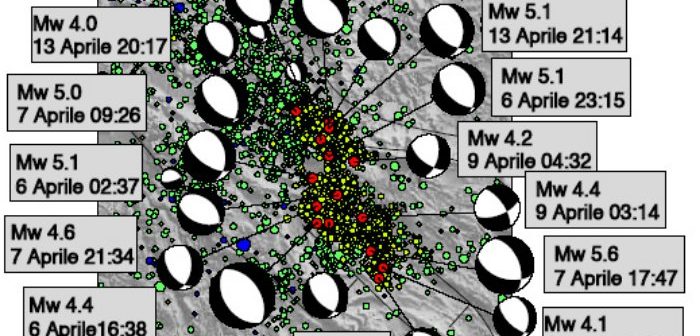

In alcune delle immagini inserite in questo blog, ci sono delle sfere bicolore (1, 2, 3, 4) che vengono utilizzate dai sismologi per indicare alcuni aspetti importanti su come si è verificato il terremoto. Infatti il meccanismo focale è un simbolo che permette di indicare contemporaneamente tre parametri geometrici della faglia che ha generato il terremoto: l’orientazione (strike) e la pendenza (dip) del piano di faglia, e la direzione del movimento su di esso (slip), cioè come si è mossa la faglia.
Figura 1: i tre parametri geometrici della faglia che ha generato il terremoto: l’orientazione (strike) e la pendenza (dip) del piano di faglia, e la direzione del movimento su di esso (slip), cioè come si è mossa la faglia (http://www.gps.alaska.edu).
I meccanismi focali vengono calcolati a partire dai sismogrammi, cioè i segnali sismici registrati dai sismometri, e vengono rappresentati tramite delle sfere bianche e colorate (le cosiddette “beach ball” o palloni da spiaggia) geograficamente orientate (Figura 2).
Figura 2. Diagramma schematico di un meccanismo focale.
Veduta laterale (sinistra) e in pianta (destra) delle sfere focali. I quadranti in compressione (bianchi) e in dilatazione (grigi) sono separati da due piani, che sono i possibili piani di faglia.
Queste sfere sono la proiezione, su un piano orizzontale, della metà inferiore di una sfera immaginaria, la sfera focale, che contiene l’ipocentro del terremoto (Figura 2). Le 2 linee, che dividono le aree bianche da quelle colorate, sono l’intersezione di due piani sulla sfera focale. Uno di essi rappresenta la faglia che ha generato il terremoto.
Un meccanismo focale contiene quindi indicazioni su due possibili piani di faglia, quello che ha generato il terremoto e quello ortogonale, il piano ausiliario, matematicamente equivalente. Per discriminare tra i due qual è quello che effettivamente si è mosso, bisogna avere conoscenze approfondite delle strutture geologiche esistenti nell’area in cui si è verificato il terremoto, guardare l’allineamento delle repliche dopo un terremoto, analizzare dati GPS ecc.
I meccanismi focali permettono di capire che tipo di movimento è avvenuto in un determinato terremoto, quindi come si è mossa l’area in risposta alla deformazione tettonica. Vediamo i diversi tipi di meccanismo focale e a quali faglie corrispondono.
Figura 3. Tipi di meccanismo focale e delle faglie associate. In alto il tipico terremoto trascorrente (molto comune in California lungo la faglia di San Andreas, ad esempio), al centro il terremoto estensionale (associato a faglie normali, caratteristico del nostro Appennino), più sotto il caso del terremoto compressivo (faglie inverse, come quelli di maggio-giugno 2012 in Pianura Padana); infine in basso un caso “obliquo”, in pratica una combinazione tra due tipi principali.
