Cave e terremoti: il caso di Le Teil in Francia

tratto da ingvterremoti.com

L’11 novembre del 2019 la Francia meridionale è stata colpita da un terremoto di magnitudo MW 4.9 che ha danneggiato alcune centinaia di edifici nella cittadina di Le Teil, a circa 10 km da Montelimar, causando anche alcuni feriti (Figura 1). La regione è caratterizzata da attività tettonica e livello di sismicità molto bassi, quasi nulli e, anche per questo motivo, vi sono state installate diverse centrali nucleari. Quest’area della Francia è nota anche per essere caratterizzata da una intensa attività estrattiva. In particolare, proprio nelle vicinanze di Le Teil c’è una importante cava dalla quale viene prelevato calcare per cemento fino dal 1833. A suo tempo la cava servì a fornire materiale per la costruzione del canale di Suez (1859-1869).

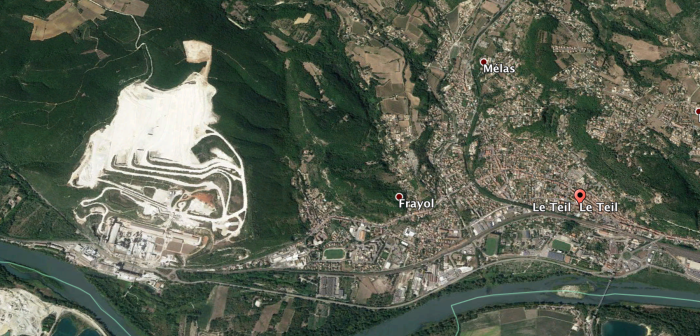

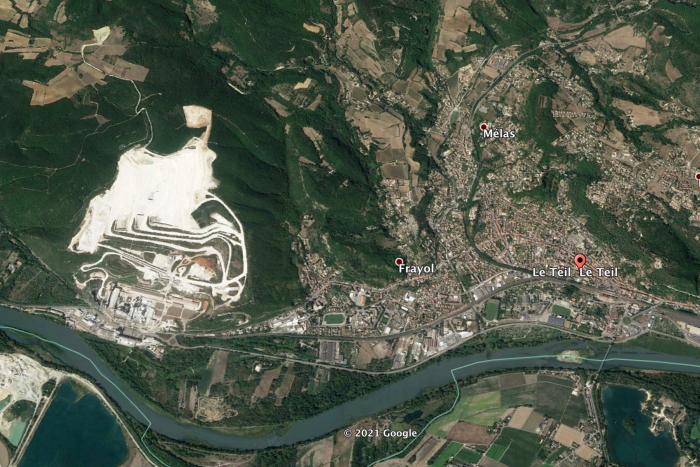

Figura 1. A. Vista aerea dell’area di Le Teil, con indicazione dei principali lineamenti strutturali e delle localizzazioni epicentrali del terremoto di Le Teil dell’11 novembre 2019 determinate da diverse istituzioni (stelle). Sono indicate anche le localizzazioni dei terremoti avvenuti nell’area negli ultimi anni, prima e dopo l’evento del 2019, e le esplosioni artificiali dal 2017. La cava di Le Teil si distingue per l’assenza di vegetazione. B. Vista prospettica con indicazione delle posizioni in cui sono state rilevate fratture causate dal terremoto. Sono indicate anche le due faglie, chiamate La Rouviere (LRf) e La Chade (LCf) su cui si è generato l’evento sismico.

La quantificazione del volume di roccia sottratto dalla superficie, unitamente all’analisi di sismogrammi e della deformazione causata in superficie dal terremoto, hanno permesso di stabilire che l’attività estrattiva ha verosimilmente innescato il terremoto.

Tutti i terremoti avvengono a causa di variazioni delle condizioni dello sforzo all’interno della crosta terrestre. Le spinte legate al lento movimento delle placche caricano, nel corso di secoli o millenni, sforzo che viene accumulato fino a che, in qualche punto della crosta, inizia la rottura perché lo sforzo accumulato non è più in equilibrio con la resistenza delle rocce. Questo avviene lungo le superfici di faglia, che rappresentano punti di maggiore debolezza, cioè quelli in cui la soglia di rottura viene raggiunta prima.

Un terremoto può avvenire sia perché lo sforzo è accumulato fino a superare la resistenza della roccia, sia perché la resistenza stessa della roccia diminuisce scendendo al di sotto dello sforzo accumulato fino a quel momento. In generale, queste variazioni sono il risultato di processi naturali, principalmente legati alla tettonica e alla circolazione di fluidi nella crosta. Ma può capitare che attività umane – per lo più legate a operazioni industriali effettuate in superficie o che interessano i primi chilometri di profondità – riescano a produrre variazioni di sforzo o degradazioni della resistenza tali da portare una faglia alla rottura.

A causa della bassa sismicità, non sono presenti stazioni sismiche nell’area più prossima a quella colpita dal terremoto e la sua localizzazione tradizionale, basata sul tempo di arrivo delle onde sismiche alle stazioni sismiche, risulta abbastanza incerta. L’analisi di dettaglio delle fratture causate in superficie dal terremoto e di alcuni sismogrammi ha però rivelato che l’ipocentro del terremoto deve essere localizzato immediatamente a ovest della cava di Le Teil e a profondità di circa 1 km (Ampuero et al., 2019) (Figura 1).

Oltre a essere caratterizzato da una profondità ipocentrale anomalmente bassa per un evento sismico di magnitudo MW 4.9, contrariamente a quanto avviene di solito questo terremoto è stato seguito da un numero molto ridotto di repliche. Queste peculiarità e la vicinanza della cava all’area epicentrale hanno fatto sorgere nell’opinione pubblica il dubbio che in qualche modo il terremoto potesse essere legato alle attività estrattive (es., https://www.nationalgeographic.com/science/ 2019/11/weird-earthquake-crack-france-geologists-buzzing/).

In casi come questo, la scienza ha una sola possibilità di procedere per cercare di dare una risposta: fare i conti! L’unico modo per verificare la sussistenza o meno di questo legame dunque è costruire una immagine quanto più accurata della faglia su cui si è generato il terremoto e quantificare la massa estratta nel corso degli anni dalla superficie, valutando le variazioni di sforzo e/o di resistenza che l’estrazione ha causato sulla faglia.

L’analisi della deformazione permanente causata in superficie dal terremoto è ormai una tecnica largamente utilizzata per determinare le caratteristiche della rottura in profondità, sulla faglia. In particolare, l’uso di immagini acquisite dai satelliti (con la tecnica DInSAR) prima e dopo il sisma permette di valutare le modifiche anche minime (dell’ordine di qualche centimetro) che il terremoto ha causato sulla morfologia dell’area colpita. Da questa, attraverso simulazioni computerizzate, si possono ricostruire la posizione e la geometria della rottura che l’hanno causata. Nel caso particolare, nonostante la magnitudo relativamente limitata del terremoto, i risultati mostrano una geometria complessa, con la dislocazione distribuita su due superfici di faglia, non parallele (Figura 2), localizzate proprio nell’area in cui si trova la cava. Studi molto recenti suggeriscono che su queste faglie non ci sono tracce di movimenti recenti e molto probabilmente non sono avvenuti terremoti almeno nelle ultime migliaia o anche decine di migliaia di anni (Ritz et al., 2020).

Figura 2. A. Deformazione causata in superficie dal terremoto dell’11 novembre 2019, rilevata da satellite (tecnica DInSAR) da due diverse angolazioni, indicate con ASC DISC (pannelli a sinistra), insieme con le simulazioni (pannelli centrali). I segmenti magenta indicano la posizione delle due faglie individuate come responsabili del terremoto. I pannelli a destra mostrano le differenze tra i dati osservati e le simulazioni. B. Ricostruzione della dislocazione avvenuta sulle due faglie su cui si è generato il terremoto, in prospettiva (sinistra) e in visione laterale (destra). La procedura di ricostruzione delle faglie avviene cercando la migliore geometria che sia capace di riprodurre al meglio i dati osservati; il fatto che le differenze siano molto piccole (pannelli a destra in A) indica che le faglie risultanti sono molto verosimili.

I modelli digitali della topografia, ricostruiti attraverso immagini aeree acquisite nel tempo (negli anni 1946, 1979, 2007 e nel 2011, ultima data disponibile) sulla stessa area permettono di quantificare il volume di roccia sottratto progressivamente alla montagna. Nel caso specifico però, l’attività estrattiva nella cava di Le Teil ha avuto inizio quando l’aereo neanche era stato ancora inventato, ma per fortuna nella prima metà del XIX secolo già si disegnavano carte topografiche molto precise e quella dell’area di Le Teil permette di ricostruire la morfologia iniziale con buona approssimazione, fornendo quindi il riferimento iniziale rispetto al quale valutare il volume estratto (Figura 3a,b). Dal calcolo risulta che un volume totale di oltre 42.000.000 di m3è stato asportato dal 1833 al 2011, con un grande incremento nella velocità di estrazione, da circa 100.000 m3all’anno, per il periodo 1833-1946, a oltre 237.000 m3all’anno, per il periodo 2007-2011.

Figura 3. A. Ricostruzione della topografia nell’area della cava di Le Teil per vari anni. B. Calcolo delle variazioni di quota risultanti dalla rimozione di roccia, ottenuto dalle differenze tra le topografie mostrate in A. C. Progressione delle variazioni di sforzo causate dai volumi di roccia sottratti nel tempo. D. Variazioni dello sforzo orientato perpendicolarmente (pannello a sinistra) e parallelamente alla faglia (pannello a destra). Nei pannelli C e D le aree rosse sono quelle in cui lo sforzo è incrementato, cioè la faglia è spinta più vicina alla rottura.

Dalla stima del volume estratto dalla cava e assumendo per la densità del tipo di roccia (calcare) il valore 2300 kg/m3, si può facilmente determinare la massa sottratta e quindi calcolare le variazioni di sforzo prodotte sulla faglia (Figura 3c). Il risultato è che la grande quantità di roccia estratta avrebbe sia aumentato lo sforzo sulla superficie della faglia che poi si sarebbe rotta (variazione di sforzo di taglio, Figura 3d), sia diminuito la sua coesione (variazione dello sforzo normale, Figura 3d), diminuendone la resistenza. La variazione massima avviene in corrispondenza del punto in cui poi inizierà la rottura e al 2011 era circa 0.19 MPa, (megaPascal), molto maggiore del valore della variazione di sforzo che in genere si considera sufficiente a causare la rottura (0.01 MPa). Ma il valore effettivo nel 2019, al momento dell’accadimento del terremoto, era certamente molto maggiore, poiché in questi ultimi anni l’attività estrattiva ha subito una ulteriore accelerazione, come si può desumere dal notevole incremento di esplosioni utilizzate per frantumare la roccia (Figura 1a).

La corrispondenza dell’area di massima variazione di sforzo sulla faglia con quella in cui è avvenuta praticamente tutta la dislocazione rappresenta una conferma che questa variazione potrebbe avere effettivamente innescato il terremoto. Di certo le variazioni di sforzo causate dall’attività estrattiva hanno accumulato sforzo sulla faglia con una velocità di svariati ordini di grandezza maggiore di quella con cui agiscono le forze tettoniche nell’area, che è di soli 6 Pa all’anno. Questo vuol dire che se mai un terremoto fosse avvenuto naturalmente su quelle faglie, cosa che non è detta, sarebbe avvenuto tra molte migliaia di anni, ma oltre 180 anni di attività estrattiva ne hanno anticipato il tempo di accadimento di oltre 18.000 anni. Se poi si assume per il periodo 2011-2019 la stessa velocità di estrazione osservata nel periodo 2007-2011, la variazione di sforzo è molto maggiore e l’anticipo diventa di circa 25.000 anni (Figura 4).

Figura 4. Schematizzazione dell’incremento dello sforzo sulle faglie su cui si è generato il terremoto di Le Teil del 2019. La linea azzurra indica l’incremento dovuto alle forze tettoniche, la linea grigia quello causato dall’attività estrattiva (la scala della verticale della linea azzurra è molto esagerata altrimenti questa apparirebbe orizzontale). La linea rossa rappresenta la somma dei due contributi, quello tettonico e quello di origine antropica. È evidente l’aumento della pendenza dell’accumulo dello sforzo di origine umana, causato dalla crescita nella velocità di estrazione negli anni, portando rapidamente le faglie alla rottura. Senza l’attività della cava forse le faglie sarebbero potute arrivare alla rottura naturalmente, ma non prima di almeno 18.000 anni (time advance).

È importante osservare, infine, che la rimozione di massa in superficie ha prodotto variazioni di sforzo anche a profondità maggiori di quelle interessate dalla rottura. A quelle profondità, però, la faglia è più resistente e quindi la variazione di sforzo non è stata sufficiente ad attivare quella porzione di piano. Ma questo vuol dire anche che ulteriori estrazioni di roccia dalla cava potrebbero produrre variazioni di sforzo aggiuntive, sufficienti per superare la resistenza anche a profondità maggiori, causando un terremoto di energia maggiore di quello dell’11 novembre 2019.

A cura di Vincenzo Convertito e Nicola Alessandro Pino, INGV-Osservatorio Vesuviano
